| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | JCX |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | เครื่องขึ้นรูปม้วนแป cz |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | USD27990-USD33599PER SET |
| รายละเอียดการบรรจุ: | แพ็คเกจมาตรฐานที่คู่ควรกับท้องทะเล: หุ้มด้วยฟิล์มพลาสติก ติดแน่นในภาชนะขนาด 40'gp |
| เวลาการส่งมอบ: | 20 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 50 ชุดต่อเดือน |
| แอปพลิเคชัน: | แผงก่อสร้าง | หม้อน้ำ: | 5 ตัน |
|---|---|---|---|
| สีเครื่อง: | คัสตอมไมซ์ | พอร์ตส่งออก: | ท่าเรือเทียนจิน |
| ความหนาของวัสดุ: | 1.5-3.0มม | เหมาะที่จะแปรรูป: | เหล็กกลาวาไนซ์ |
| วัสดุของลูกกลิ้ง: | GCR15 หรือ CR12 | การใช้งาน: | แปหนัก C หรือ Z |
| กำลังการผลิต: | 20M / นาทีโดยไม่ต้องเจาะ |

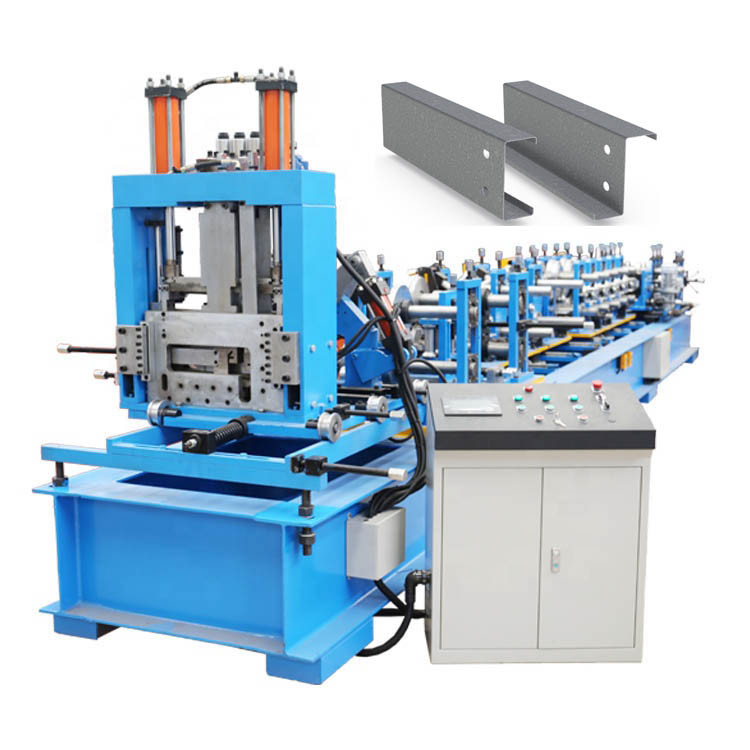

เครื่องขึ้นรูปม้วนแปสำหรับงานหนักแบบถอดเปลี่ยนได้อัตโนมัติ C/Z
เครื่องขึ้นรูปม้วนแป C/Z อัตโนมัตินี้เป็นอุปกรณ์ระดับมืออาชีพสำหรับผลิตแป C และ Z สำหรับงานหนัก
เหล็กกล้า CZ ใช้กันอย่างแพร่หลายในแปและคานผนังของอาคารโครงสร้างเหล็ก และยังสามารถประกอบเข้ากับโครงหลังคาน้ำหนักเบา ตัวยึด และส่วนประกอบอื่นๆ ของอาคารนอกจากนี้ยังสามารถใช้กับเสา คาน และแขนในการผลิตแสงเชิงกลได้อีกด้วย
เครื่องขึ้นรูปม้วนแป CZ ของเราสามารถทำได้

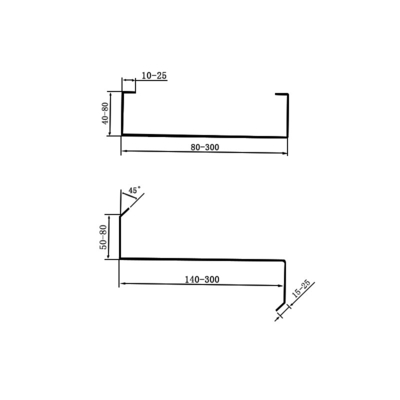

แปซี: 80-300มม. สูง 40-80มม.
Z แป: 120-300 มม. ความสูง: 40-80 มม
ความเร็วในการขึ้นรูป: 25 ม./นาที ขึ้นอยู่กับจำนวนรูเจาะ
1. ประกอบด้วยเครื่องขึ้นรูปม้วนแป CZ:
| เลขที่. | คำอธิบาย | จำนวน (ชุด) | ข้อสังเกต |
| 1 | 3T decoiler ด้วยมือ | 1 | |
| 2 | อุปกรณ์นำทาง | 1 | หนึ่งหน่วยที่สมบูรณ์เป็นเครื่องหลัก |
| 3 | ระบบการขึ้นรูปหลัก | 1 | |
| 4 | ระบบเกียร์ | 1 | |
| 5 | กิโยตินไฮดรอลิก | 1 | |
| 6 | โต๊ะรองรับ (3m / pcs,) | 1 | |
| 7 | สถานีไฮดรอลิค | 1 | |
| 8 | กล่องควบคุม | 1 | |
| 9 | อะไหล่และเครื่องมือ | 1 | ดังรายการแนบ |
2. พารามิเตอร์หลักของเครื่องขึ้นรูปม้วนแป CZ:
| รายการ | การกำหนดค่า | คำอธิบาย |
| วัตถุดิบ | วัสดุการประมวลผล | อลูมิเนียม, PPGI, GI แผ่น/ม้วน (Q235&Q195MPA) |
| ความหนาของวัสดุ | 1.5-3.0 มม. ปรับได้ | |
| ป้อนความกว้าง | ตามรุ่น | |
| ความกว้างที่มีประสิทธิภาพ |
C80-300 มม. และขนาดระหว่างช่วงนี้ Z140-300mm ขนาดใดก็ได้ระหว่างช่วงนี้ ความสูง : 45-80mm ปาก: 10-20mm |
|
| หม้อน้ำ | ความจุ | 5 ตัน |
| วิธีการขัน |
มือสั่น ศูนย์กลางของสี่ลิงค์รองรับภายนอก |
|
| เบรค | แกนหมุนสองครั้ง | |
| เครื่องขึ้นรูปหลัก | จานให้อาหาร | ลูกกลิ้งนำทางและเพลา |
| ปรับระดับ |
ขึ้น 3+ ลง 4 ลูกกลิ้ง+2 สถานีนำทาง วัสดุ: เหล็กกล้าเกรดสูง 45 #, การรักษาความถี่สูง HRC58-62, การกลึงละเอียดด้านนอก, เคลือบด้วยโครเมียมหลังการขัดเงา |
|
| ขั้นตอน / เพลา |
เพลาขับมอเตอร์:40Cr, วัสดุอื่นๆ 45#steel เทคโนโลยีการประมวลผล: การชุบแข็งและการอบคืนตัว HB210-230 + การกลึงหยาบ + การเจียรทรงกระบอก + การขัดผิวชุบฮาร์ดโครม |
|
| ลูกกลิ้ง |
ลูกกลิ้งใช้เหล็กแบริ่ง, พื้นผิวโครเมี่ยม 0.03-0.05mm, |
|
| ยืดผม | ลูกกลิ้งสิบตัวสำหรับการยืดเพลา CZ 2 แกน + การยืดผม 4 สเตชั่น รวมทั้งหมด 2 ยูนิต | |
| อุปกรณ์นำทาง | ติดตั้งระบบส่งกำลัง เพลาบนและเพลาล่างส่งกำลังด้วยเกียร์ | |
| โซ่ | วิธีการถ่ายโอนใช้โซ่ขนาด 1.5 นิ้ว | |
| เจาะ |
ด้านล่างของช่อง, รูเดี่ยวและคู่, รูกลม Φ14มม. & Φ16มม., รูยาว: 28×16มม. & 28×14มม. รูมาตรฐาน : 28×16mm |
|

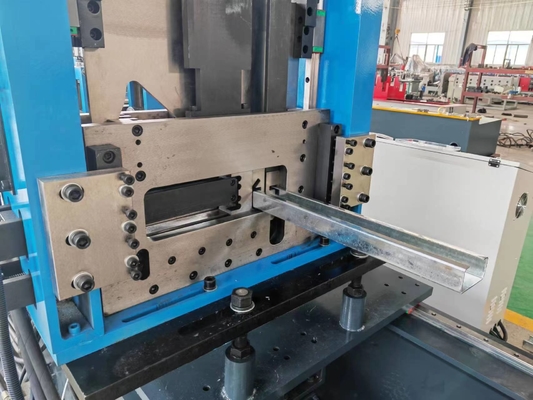

| ระบบตัด | ตัด |
1. แบบตัดใหม่ ไม่ต้องเปลี่ยนแม่พิมพ์ตั้งแต่80-300. 2.ใบมีดคัตเตอร์ : หนา 20 มม 3. หลังการตัด 4. วัสดุเครื่องตัด: Cr12 |
| เครื่องยนต์ | มอเตอร์ไฮดรอลิก 22KW, มอเตอร์ 3 * 0.75Kw สำหรับเปลี่ยนขนาด | |
| ระบบควบคุม | กล่องควบคุมหลัก | 1 ชุด (ปลั๊กการบิน) |
| เปลี่ยนทาง | เปลี่ยนรุ่น:เปลี่ยนไฟฟ้า (3 มอเตอร์: 0.75kw) | |
| ตัวควบคุมภายนอก | 1 ชุด สะดวกในการควบคุมเดินหน้าและถอยหลังระหว่างกระบวนการผลิตและกระบวนการดีบัก | |
| ยี่ห้ออะไหล่หลัก | PLC: Delta, หน้าจอสัมผัส: Weiview, ตัวนับ: Omron, ส่วนประกอบไฟฟ้า: Schneider | |
| พลัง | 380V, 3Phase, 50Hz หรือตามความต้องการ | |
| สถานีไฮดรอลิค | มอเตอร์ไฮดรอลิค | ประเภทก้านสูบลูกสูบห้าดาวด้านนอก (Ningbo Hanzhu) |
| สถานีไฮดรอลิค | 22Kw ปริมาตรถังน้ำมัน 500 ลิตร | |
| แหล่งกำเนิดชิ้นส่วนหลัก | โซลินอยด์วาล์ว เจ้อเจียง Yongxin | |
| วิ่งออกจากโต๊ะ | Q/ty | โต๊ะหมด2ชุด3ม./ชุด |
| โครงสร้าง |
ท่อสี่เหลี่ยมเชื่อมทั้งสองด้าน เชื่อมต่อแกนดึงสี่มุมแล้ว สกรูยึด 5 ลูกกลิ้งขนส่ง |
|
| ข้อกำหนดอื่น ๆ | ภาษา | การดำเนินการทั้งหมดข้อความคำแนะนำเลือกภาษาอังกฤษมาใช้ |
| รูปร่าง | ข้อต่อบัดกรีทั้งหมดต้องได้รับการขัดให้เรียบ และต้องทาสีหลังจากขูดโคลนออกแล้ว เพื่อให้แน่ใจว่ามีลักษณะที่สวยงาม |

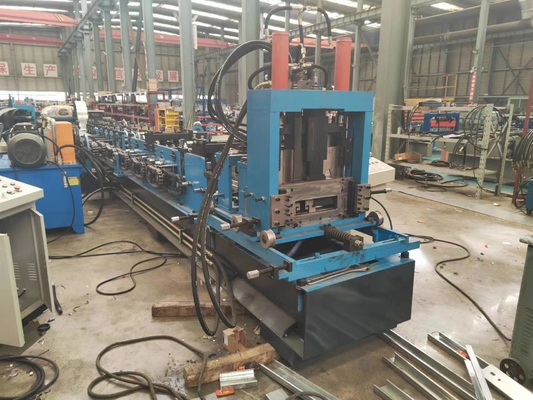

3. ไฮไลท์บางส่วนของเครื่องขึ้นรูปม้วนแป AUTO CZ
4. ผลิตภัณฑ์ขั้นสุดท้ายของ C และ Z แปสำหรับอ้างอิง:
5. สินค้าแนะนำ: (เครื่องขึ้นรูปม้วนประเภทอื่น ๆ )
เครื่องขึ้นรูปม้วนกรอบ Lgs สำหรับวิลล่า เครื่องขึ้นรูปม้วนแป C / Z อัตโนมัติ CU Omega L furring channel เครื่องขึ้นรูปม้วน
เครื่องขึ้นรูปม้วนหลังคาสองชั้น เครื่องขึ้นรูปหลังคาแบบพกพา Clip Lock เครื่องขึ้นรูปม้วนท่อรางรางสี่เหลี่ยม
เครื่องขึ้นรูปม้วนแผงดาดฟ้า 3mm Slio / เครื่องแผ่นลูกฟูกถังน้ำ EPS / rockwoll Z ล็อคสายแผงแซนวิช
6. คำถามที่พบบ่อย
ถามฉันจะได้รับเครื่องที่ดีหรือไม่?เดียวกันกับที่ฉันต้องการ ?
ตอบ: ครับท่าน / ท่านผู้หญิงเราจะทำเครื่องตามรูปวาดโปรไฟล์ของคุณเกี่ยวกับการวาดโปรไฟล์ เราจะยืนยันกับคุณอีกครั้งก่อนที่จะผลิตเครื่องจักรของคุณจากนั้นหลังจากเครื่องเสร็จสิ้นเราจะทดสอบเครื่องและรับประกันเครื่องที่คุณได้รับว่าเป็นเครื่องที่ดีเพราะหลังจากที่คุณพอใจกับเครื่องแล้วคุณก็ชำระยอด
Q. คุณจะทำอย่างไรถ้าเครื่องเสีย?
ตอบ: เราให้การรับประกันฟรี 18 เดือนและการสนับสนุนด้านเทคนิคฟรีตลอดอายุการใช้งานของเครื่องใดๆหากชิ้นส่วนที่เสียหายไม่สามารถซ่อมแซมได้ เราสามารถส่งชิ้นส่วนใหม่ทดแทนชิ้นส่วนที่เสียหายได้อย่างอิสระ แต่คุณต้องจ่ายค่าใช้จ่ายด่วนด้วยตัวเองหากเกินระยะเวลาการรับประกัน เราสามารถเจรจาเพื่อแก้ปัญหาได้ และเราให้การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานของอุปกรณ์
Q. เงื่อนไขการชำระเงินของคุณคืออะไร?
A: 1: เรายอมรับ 30% T/T เป็นเงินมัดจำและ 70% T/T เป็นยอดคงเหลือก่อนจัดส่ง
2: เรายอมรับ L / C 100% ที่เห็น
3: เรายอมรับการชำระเงินผ่าน Western Union
4: เงื่อนไขการชำระเงินอื่น ๆ ที่คุณต้องการจ่าย โปรดแจ้งให้เราทราบ แล้วฉันจะตรวจสอบและตอบกลับคุณ
